Penggunaan Varistor dalam Motor DC Mikro

Varistor ialah komponen perlindungan pengehad voltan tak linear yang direka untuk menyerap lonjakan voltan lampau litar dan melindungi komponen elektronik hiliran ketepatan. Digunakan secara meluas dalam motor mikro yang disikat, ia berkesan menyelesaikan masalah pengendalian motor biasa seperti pancang voltan pertukaran, gangguan elektromagnet dan haus berus.

Artikel ini secara sistematik memperkenalkan prinsip kerja varistor, menganalisis fungsi perlindungan terasnya dalam motor mikro operasi, dan menyediakan garis panduan pemilihan komponen yang standard dan praktikal. Ia berfungsi sebagai rujukan teknikal profesional untuk jurutera perkakasan, pembangun reka bentuk dan kakitangan perolehan.

Prinsip Operasi Varistors

Perintang yang bergantung kepada voltan (varistor) sangat sensitif terhadap perubahan voltan. Rintangannya kekal pada paras megaohm di bawah keadaan operasi voltan rendah biasa dan turun secara mendadak ke paras miliohm serta-merta apabila lonjakan voltan lampau berlaku, membentuk laluan impedans rendah untuk melepaskan arus lonjakan dengan cepat dan merealisasikan perlindungan pengapit voltan.

1.1 Tiga Zon Operasi Ciri

Keadaan kerja varistor boleh dibahagikan kepada tiga kawasan berbeza mengikut voltan yang digunakan:

1) Rantau Kebocoran

Apabila voltan yang digunakan berada dalam julat kerja biasa litar, varistor memberikan rintangan yang sangat tinggi dengan hanya arus bocor kecil yang melaluinya. Ia tidak menjejaskan operasi normal litar dan kekal dalam keadaan perlindungan siap sedia jangka panjang.

2) Kawasan Pengapit Tak Linear

Apabila lonjakan sementara atau lonjakan voltan muncul dalam litar, varistor memasuki kawasan kerja tak linear. Arus meningkat dengan mendadak manakala voltan terminal diapit secara stabil dalam julat sempit yang selamat. Ini adalah kawasan kerja teras untuk varistor menyerap lonjakan dan menyekat pancang, dan ia menjalankan kerja perlindungan utama dalam litar motor mikro.

3) Wilayah Ketepuan

Jika voltan lampau terus meningkat melebihi julat galas, varistor memasuki kawasan tepu dan berkelakuan sebagai komponen linear rintangan rendah, mengakibatkan peningkatan mendadak dalam arus gelung. Operasi jangka panjang di rantau ini akan menyebabkan komponen menjadi terlalu panas, keletihan dan juga keretakan seramik. Oleh itu, operasi rantau tepu adalah dilarang sama sekali dalam aplikasi praktikal.

1.2 Mekanisme Pengaliran Bahan

Varistor oksida logam biasa ialah seramik semikonduktor polihabluran tersinter, terutamanya diperbuat daripada zink oksida (ZnO) dengan sejumlah kecil bahan tambahan oksida logam tambahan seperti bismut oksida dan kobalt oksida.

Setiap butiran zink oksida dibalut oleh lapisan sempadan butiran rintangan tinggi. Di bawah voltan kerja yang dinilai, sempadan butiran menyekat pengaliran arus untuk memastikan operasi litar normal. Apabila voltan melebihi nilai ambang, kerosakan Zener dan kesan terowong berlaku pada sempadan butiran, rintangan komponen menurun secara mendadak, dan saluran nyahcas berkelajuan tinggi dibentuk untuk melepaskan tenaga lonjakan serta-merta.

Fungsi Teras Varistor dalam Motor Mikro

Kebanyakan motor mikro arus perdana adalah motor DC berus. Semasa operasi, berus karbon dan komutator secara berterusan menukar arah arus belitan angker. Oleh kerana belitan angker mempunyai ciri induktif, ia akan menyimpan tenaga magnet apabila ditenagakan. Pensuisan arus serta-merta semasa pertukaran membebaskan tenaga magnet yang besar, membentuk pancang sementara voltan tinggi, iaitu daya gerak elektrik belakang (Back EMF).

Tanpa perlindungan yang berkesan, lonjakan komutasi akan menyebabkan tiga masalah utama:

1) Kehausan Motor Dipercepatkan

Pancang voltan tinggi menghasilkan percikan komutasi, menyebabkan hakisan suhu tinggi pada segmen komutator dan berus karbon, memburukkan haus mekanikal dan memendekkan hayat perkhidmatan keseluruhan motor mikro.

2) Gangguan Elektromagnet Teruk

Percikan komutasi memancarkan bunyi elektromagnet berterusan, mengganggu operasi biasa peranti ketepatan di sekeliling seperti penderia, modul Bluetooth dan cip kawalan, yang membawa kepada kegagalan pematuhan EMC produk.

3) Kerosakan Komponen Litar

Pancang voltan lampau yang tidak ditekan akan dihantar ke PCB kawalan, dengan mudah memecahkan IC pemacu, kapasitor dan komponen ketepatan lain, meningkatkan kadar kegagalan produk dan kos selepas jualan.

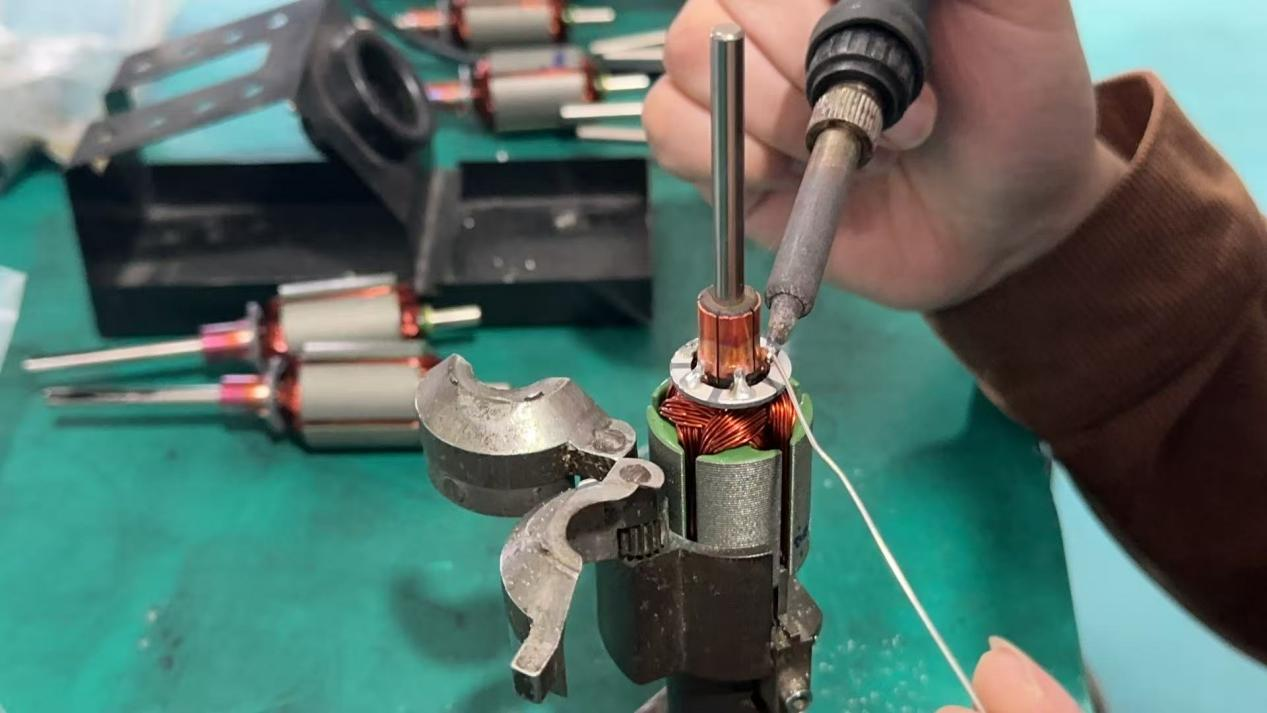

Dengan menyambungkan varistor secara selari pada terminal motor mikro, komponen akan serta-merta memasuki kawasan pengapit tak linear sebaik sahaja lonjakan voltan pertukaran berlaku. Ia menyediakan laluan pelepasan lonjakan impedans rendah untuk mengapit voltan lampau dalam julat yang selamat, merealisasikan tiga kesan perlindungan teras:

1. Menekan percikan komutasi dengan berkesan dan mengurangkan haus komutator dan berus karbon;
2. Mengurangkan gangguan sinaran elektromagnet dengan ketara untuk memenuhi piawaian pensijilan EMI industri;
3. Serap tenaga lonjakan sementara untuk melindungi komponen ketepatan litar belakang.

Panduan Pemilihan Varistor Profesional untuk Motor Mikro

Pemilihan varistor khusus motor mikro memfokuskan pada dua parameter teras: voltan varistor (V₁mA) dan kapasiti arus lonjakan.

Parameter Utama 1: Voltan Varistor (V₁mA)

Voltan Varistor (V₁mA), juga dikenali sebagai voltan pecahan ambang, merujuk kepada voltan merentasi komponen apabila arus DC 1mA melalui varistor. Ia adalah parameter paling kritikal yang mempengaruhi ketepatan perlindungan dan hayat perkhidmatan.

Formula Pemilihan Motor Mikro DC

V₁mA = (1.8 ~ 2.2) × Voltan Bekalan DC Berkadar Motor (Vp)

Dua Kekangan Pemilihan Asas

1. Voltan varistor mestilah lebih tinggi daripada voltan kerja berterusan maksimum sistem untuk mengelakkan pencetus palsu dan pemanasan tidak normal;
2. Voltan varistor mestilah lebih rendah daripada voltan tahan maksimum komponen yang dilindungi untuk memastikan pengapitan berkesan sebelum kerosakan litar berlaku.

Contoh Aplikasi Amali

Untuk motor mikro DC berkadar 12V:

Nilai pemilihan minimum: 12V × 1.8 = 21.6V

Nilai pemilihan maksimum: 12V × 2.2 = 26.4V

Spesifikasi arus perdana yang disyorkan: varistor 24V / 26V.

Parameter Utama 2: Kapasiti Arus Lonjakan

Kapasiti arus lonjakan merujuk kepada arus denyut puncak maksimum yang boleh tahan oleh varistor di bawah keadaan ujian standard (suhu ambien 25 ℃, bentuk gelombang lonjakan yang ditentukan dan masa hentaman), dengan perubahan voltan varistor dikawal dalam ±10%.

Prinsip Pemilihan

1. Penarafan arus lonjakan yang lebih tinggi memberikan keupayaan anti-gangguan yang lebih kuat dan prestasi perlindungan yang lebih stabil;
2. Arus lonjakan sebenar yang dijana oleh motor mestilah lebih rendah daripada arus lonjakan maksimum terkadar komponen untuk memastikan operasi boleh dipercayai jangka panjang;
3. Untuk senario di mana arus lonjakan tidak dapat dikira dengan tepat, pilih spesifikasi berdasarkan kuasa motor, kekerapan mula-henti dan keadaan beban sebenar.

Kesimpulan

Sebagai komponen perlindungan voltan kos rendah, kebolehpercayaan tinggi dan kecekapan tinggi, varistor memainkan peranan yang tidak boleh ditukar ganti dalam sistem motor mikro yang disikat. Dengan menyerap EMF Belakang yang dijana semasa pertukaran motor, ia berkesan menyekat haus percikan, mengurangkan gangguan elektromagnet, melindungi komponen litar ketepatan, dan meningkatkan kestabilan keseluruhan dan hayat perkhidmatan peralatan motor mikro dengan ketara.

Pemilihan parameter yang munasabah adalah kunci untuk memberikan permainan penuh kepada prestasi perlindungan varistor. Jika anda mempunyai keperluan motor DC, sila hubungi kami untuk mendapatkan sokongan penyelesaian tersuai.
