Motor DC Tanpa Berus (BLDC) - Struktur dan Kerja

Motor DC tanpa berus (BLDC). telah menjadi semakin popular kerana kecekapan, kebolehpercayaan, dan hayat perkhidmatan yang panjang. Tidak seperti motor berus tradisional, mereka menggunakan sistem kawalan elektronik untuk menukar arus antara belitan, menghapuskan keperluan untuk berus dan komutator mekanikal. Reka bentuk ini meningkatkan kecekapan, mengurangkan haus dan membolehkan kawalan yang lebih tepat. Akibatnya, motor BLDC digunakan secara meluas dalam aplikasi dari peralatan industri hingga elektronik pengguna.

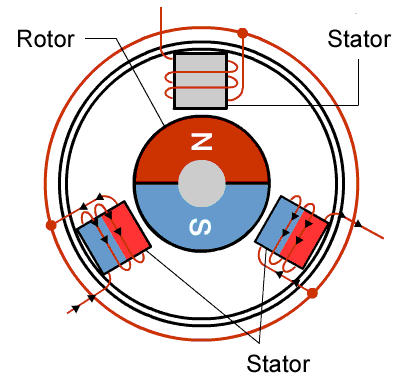

Struktur Asas BLDCMotors

Stator:

Stator ialah bahagian pegun bagi motor DC tanpa berus dan bertanggungjawab untuk mencipta medan magnet yang memacu pemutar. Ia terdiri daripada beberapa belitan kuprum yang dipasang di sekeliling teras keluli berlamina. Penggulungan ini disambungkan kepada Pengawal Kelajuan Elektronik (ESC), yang membekalkan arus kepada setiap fasa dalam urutan tertentu.

Apabila pengawal menukar arus antara belitan, medan magnet di dalam motor secara berterusan menukar kedudukan, mewujudkan apa yang dikenali sebagai medan magnet berputar. Magnet kekal pada rotor secara semula jadi mengikut medan bergerak ini, menghasilkan tork dan menyebabkan motor berputar.

Reka bentuk stator mempunyai kesan langsung ke atas prestasi motor. Faktor seperti konfigurasi belitan, reka bentuk slot dan bilangan kutub boleh mempengaruhi kecekapan, keluaran tork, suhu operasi dan tahap hingar. Atas sebab ini, stator sering dianggap sebagai salah satu komponen paling kritikal dalam motor BLDC.

pemutar:

Rotor motor DC tanpa berus terdiri daripada magnet kekal yang mencipta medan magnet. Semasa operasi, medan magnet ini berinteraksi dengan medan magnet berputar yang dihasilkan oleh stator, menghasilkan tork yang memacu motor.

Tidak seperti stator, rotor tidak memerlukan belitan atau sambungan elektrik terus. Struktur yang lebih ringkas ini menghilangkan keperluan untuk berus dan komutator, mengurangkan haus mekanikal dan meningkatkan kebolehpercayaan.

Rotor direka bentuk dengan bilangan kutub magnet tertentu, biasanya antara 2 hingga 8 bergantung pada aplikasi. Kiraan tiang memainkan peranan penting dalam prestasi motor. Motor dengan lebih banyak tiang biasanya memberikan tork yang lebih tinggi dan operasi yang lebih lancar pada kelajuan yang lebih rendah, manakala motor dengan tiang yang lebih sedikit lebih sesuai untuk aplikasi berkelajuan tinggi. Memilih kiraan tiang yang betul adalah bahagian penting dalam reka bentuk motor, kerana ia secara langsung mempengaruhi keseimbangan antara tork, kelajuan dan kecekapan keseluruhan.

magnet kekal:

Magnet kekal menjana medan magnet yang berinteraksi dengan stator untuk menghasilkan putaran. Kebanyakan motor BLDC menggunakan magnet neodymium iron boron (NdFeB) kerana ia memberikan medan magnet yang kuat sambil kekal padat dan ringan. Dalam aplikasi yang melibatkan suhu tinggi atau persekitaran operasi yang keras, magnet samarium kobalt (SmCo) boleh digunakan kerana kestabilan terma yang unggul dan rintangan kakisan. Magnet dipasang dengan selamat pada pemutar untuk memastikan operasi yang stabil pada kelajuan tinggi.

Reka bentuk magnet memainkan peranan utama dalam menentukan prestasi motor. Faktor seperti kiraan kutub, peletakan magnet dan kekuatan magnet semuanya mempengaruhi output tork, keupayaan kelajuan dan kecekapan keseluruhan. Dengan mengoptimumkan parameter ini, pereka motor boleh menyesuaikan motor BLDC untuk memenuhi keperluan khusus bagi aplikasi yang berbeza, sama ada keutamaan adalah tork tinggi, kelajuan tinggi atau kecekapan tenaga maksimum.

Jenis-jenis Motor BLDC

Motor BLDC Pemutar Dalam

Dalam motor DC tanpa berus pemutar dalam, pemutar magnet kekal terletak di tengah motor, berputar di dalam belitan stator pegun. Ini ialah konfigurasi yang lebih meluas digunakan merentas aplikasi perindustrian dan komersial. Oleh kerana pemutar hanya menduduki teras keratan rentas motor, diameter dan jisimnya agak kecil, mengakibatkan inersia putaran rendah. Inersia rendah bermakna motor boleh memecut dan memecut dengan pantas, yang penting dalam pemacu servo, sendi robotik dan sistem penentududukan ketepatan di mana tindak balas dinamik merupakan keperluan reka bentuk yang kritikal.

Pemutar padat juga membolehkan motor pemutar dalam mencapai kelajuan putaran yang tinggi. Digabungkan dengan perumah silinder yang disepadukan secara semula jadi ke dalam pemasangan mesin standard, reka bentuk pemutar dalam amat sesuai untuk alatan kuasa, pam, pemampat, kipas penyejuk dan aplikasi pemacu industri yang memerlukan motor padat berkelajuan tinggi dengan tindak balas dinamik pantas. Haba yang dijana dalam belitan stator boleh dijalankan terus melalui perumah motor ke struktur sekeliling, yang memudahkan pengurusan haba dalam operasi tugas berterusan.

Outer-Rotor BLDC Motors

Dalam motor DC tanpa berus pemutar luar, pemutar membentuk cangkerang atau cawan silinder yang mengelilingi stator dan berputar di sekelilingnya. Magnet kekal dipasang pada permukaan dalaman cangkerang pemutar luar ini, menghadap ke dalam ke arah belitan stator di tengah motor. Susunan terbalik ini meletakkan jurang udara magnetik pada jejari yang lebih besar, yang meningkatkan lengan tork berkesan dan membolehkan lebih banyak kutub magnet ditempatkan di sekeliling lilitan pemutar.

Hasilnya ialah motor yang menghasilkan tork yang jauh lebih tinggi pada kelajuan putaran yang lebih rendah berbanding dengan reka bentuk pemutar dalam dengan saiz dan kuasa yang setara. Oleh itu, motor pemutar luar adalah pilihan utama untuk aplikasi pemacu terus di mana penggearan pengurangan kelajuan tidak diingini — terutamanya pendorong dron dan UAV, siling pacuan terus dan kipas paksi, motor hab basikal elektrik dan pemacu meja putar atau pinggan dalam instrumen ketepatan. Tukar ganti ialah diameter luar yang lebih besar dan inersia putaran yang lebih tinggi, yang mengehadkan tindak balas dinamik berbanding reka bentuk pemutar dalam. Pengurusan terma juga memerlukan pertimbangan yang lebih berhati-hati, kerana cangkang luar yang berputar menyekat aliran udara di sekeliling stator.

Bagaimanakah motor BLDC Berputar?

Pengendalian motor DC tanpa berus adalah berdasarkan interaksi antara medan magnet yang dihasilkan oleh pemegun dan magnet kekal yang dipasang pada pemutar.

Apabila arus dibekalkan kepada belitan stator, ia mewujudkan medan magnet yang menarik dan menolak magnet pemutar. Daya magnet ini menghasilkan tork dan menyebabkan rotor bergerak. Walau bagaimanapun, jika belitan yang sama kekal bertenaga secara berterusan, pemutar hanya akan sejajar dengan medan magnet dan berhenti berputar.

Untuk memastikan motor berjalan, medan magnet di dalam stator mesti terus berubah kedudukan. Ini dicapai melalui proses yang dikenali sebagai pertukaran elektronik. Daripada menggunakan berus dan komutator mekanikal seperti motor DC tradisional, motor BLDC bergantung pada pengawal elektronik untuk menukar arus antara belitan stator yang berbeza pada selang masa yang tepat.

Pengawal menentukan kedudukan rotor menggunakan penderia Hall-effect atau pengesanan EMF belakang tanpa sensor. Berdasarkan maklumat ini, ia memberi tenaga pada urutan belitan yang sesuai, mewujudkan medan magnet berputar yang terus menarik pemutar ke hadapan.

Pengawal terutamanya terdiri daripada tiga bahagian teras: peranti maklum balas kedudukan (seperti penderia Hall atau litar pengesanan EMF belakang), mikropengawal atau pemproses isyarat digital yang menjalankan algoritma kawalan pintar, dan komponen elektronik kuasa seperti transistor dan MOSFET untuk menukar laluan semasa. Modul-modul ini bekerjasama untuk merealisasikan pertukaran elektronik dan menguruskan penjanaan setiap fasa motor. Pengawal mula-mula mengenal pasti kedudukan rotor melalui peranti maklum balas kedudukan. Berdasarkan data kedudukan ini, ia memberi tenaga kepada belitan dalam urutan yang betul untuk membentuk medan magnet berputar yang terus menarik pemutar ke hadapan, mengekalkan medan magnet berputar yang stabil untuk operasi yang lancar, output tork yang cekap dan kawalan kelajuan yang tepat.

Kelebihan BLDC Motors

Kecekapan Tinggi

Motor BLDC sangat cekap kerana ia menghilangkan geseran berus dan kehilangan komutator. Digabungkan dengan magnet kekal berprestasi tinggi, ia menukar lebih banyak tenaga elektrik kepada keluaran mekanikal yang berguna sambil menjana lebih sedikit haba.

Hayat Perkhidmatan yang Panjang

Tanpa berus atau komutator, terdapat lebih sedikit komponen haus di dalam motor BLDC. Ini mengurangkan keperluan penyelenggaraan dengan ketara dan membantu memanjangkan hayat operasi.

Ketumpatan Kuasa Tinggi

Motor BLDC boleh memberikan tork dan kuasa yang tinggi daripada pakej padat. Reka bentuk pemutar ringan mereka juga meningkatkan tindak balas dinamik dan prestasi pecutan.

Bunyi Elektrik Rendah

Memandangkan tiada sentuhan berus ke komutator, motor BLDC menghasilkan lebih sedikit bunyi elektrik dan gangguan elektromagnet (EMI) berbanding motor berus tradisional.

Kawalan Tepat

Apabila dipasangkan dengan pengawal elektronik, motor BLDC memberikan kawalan kelajuan dan tork yang tepat merentasi julat operasi yang luas, menjadikannya sesuai untuk aplikasi automasi dan ketepatan.

Aplikasi Ideal untuk BLDC Motors

Motor BLDC digunakan secara meluas dalam industri di mana kecekapan, kebolehpercayaan dan kawalan yang tepat adalah penting. Aplikasi biasa termasuk sistem automasi industri, robotik, peralatan CNC, alat kuasa, peranti perubatan dan kenderaan elektrik. Keupayaan mereka untuk memberikan tork yang tinggi, tindak balas yang pantas, dan hayat perkhidmatan yang panjang menjadikan mereka sangat sesuai untuk persekitaran operasi yang mencabar.

Hongyang Motor menyediakan penyelesaian motor tersuai untuk pelbagai aplikasi perindustrian dan komersial. Pasukan kejuruteraan kami bekerjasama rapat dengan pelanggan untuk membantu memilih teknologi motor yang paling sesuai berdasarkan keperluan prestasi, keadaan operasi dan sasaran kos. Di samping itu, kami sedang giat membangunkan rangkaian penyelesaian motor DC tanpa berus untuk memenuhi permintaan yang semakin meningkat untuk kecekapan yang lebih tinggi, hayat perkhidmatan yang lebih lama dan prestasi kawalan gerakan maju merentas pelbagai industri..
