24JX370 Motor bergear planet berus

1. Nisbah Gear Berbilang untuk Kelajuan Fleksibel dan Pemilihan Tork
Tersedia dengan kotak gear planet 1–5 peringkat dan nisbah pengurangan daripada 3.7:1 hingga 3736:1, membolehkan pelanggan memilih kelajuan dan tork keluaran yang sesuai untuk sistem pemacu yang berbeza.

2. Kotak Gear Planetary 24mm padat
Kotak gear berdiameter 24mm menyediakan penyelesaian pemacu padat untuk peralatan terhad ruang, termasuk mekanisme robotik, kunci pintar, mesin layan diri, peranti perubatan dan sistem automasi kecil.

3. Transmisi Gear Stabil dan Tahan Lama
Dibina dengan struktur gear planet, gear keluli tersinter, sokongan galas bebola dan modulus gear 0.4M untuk menyediakan penghantaran kuasa yang stabil untuk aplikasi mekanikal padat.

4. Julat Kendalian DC 3–18V Lebar
Direka untuk operasi 3–18V DC dengan voltan terkadar 12V. Bergantung pada nisbah gear yang dipilih, kelajuan output berjulat dari 1.4 hingga 1405.4 RPM dan tork output mencapai sehingga 2.00 N·m.

5. Tindak Balas Rendah dan Sokongan OEM/ODM
Serangan balas ialah ≤2°, membantu meningkatkan prestasi kedudukan dalam sistem pemacu berorientasikan ketepatan. Penyesuaian OEM/ODM, pilihan aci keluaran dan pesanan sampel tersedia untuk pembangunan projek.

HUBUNGI KAMI 24JX370 Motor bergear planet berus

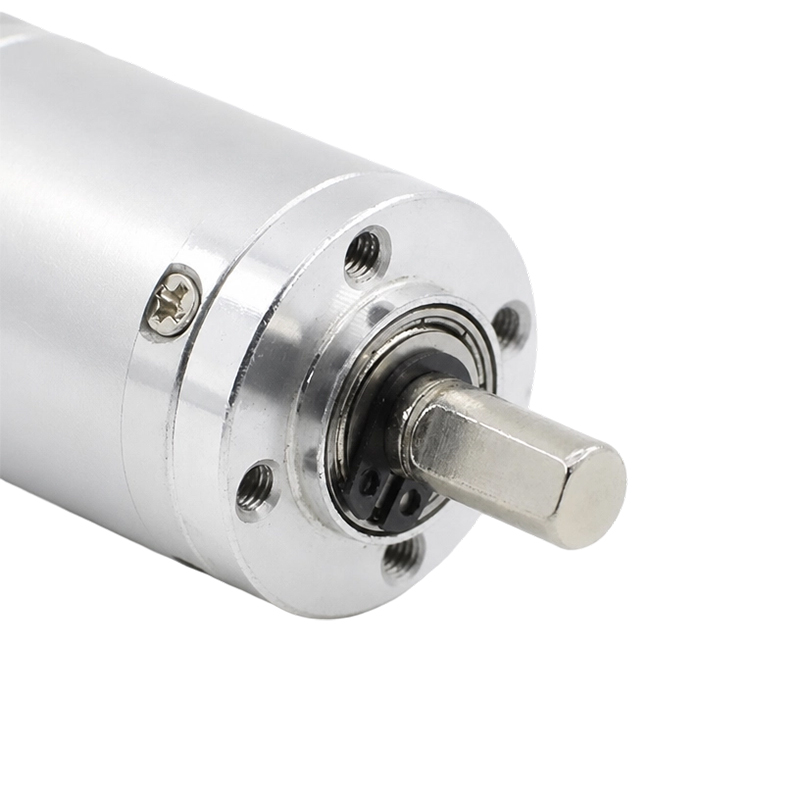

  • 24JX370 Motor bergear planet berus
  • 24JX370 Motor bergear planet berus
  • 24JX370 Motor bergear planet berus

Spesifikasi

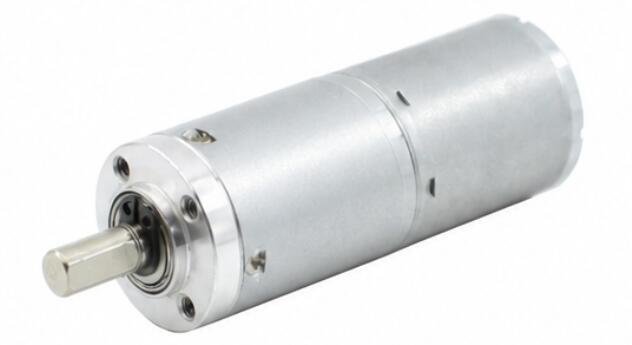

24JX370-3 Bahan perumahan Aloi zink Pengekod Pilihan
Model TJX24RA Tidak boleh dengan pengekod
galas Galas bebola
Modulus Gear 0.4J
Komutator Disikat
Bahan gear Keluli tersinter
Daya tekanan maksimum pada aci ≤7kgf
Sebatan belakang ≤2°
Brek tersedia Tidak
Pembinaan gear Peralatan planet

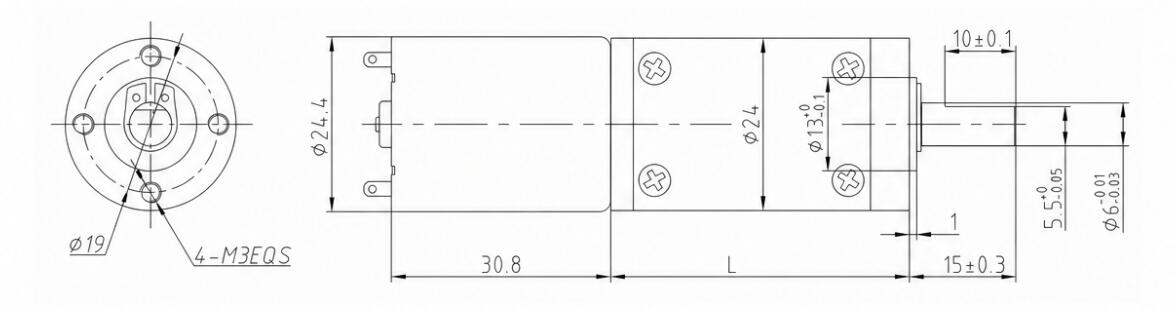

Dimensi(mm)
24JX370-4

Data Teknikal

LAJU MOTOR DC Nisbah Peringkat Gear Saiz Kotak Gear Nombor Model Voltan Tiada Beban Pada Muatan
Julat Operasi Voltan Ternilai semasa Kelajuan semasa Tork Kelajuan
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3.0-18.0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3.0-18.0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3.0-18.0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3.0-18.0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3.0-18.0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3.0-18.0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3.0-18.0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3.0-18.0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3.0-18.0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3.0-18.0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3.0-18.0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3.0-18.0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3.0-18.0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3.0-18.0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3.0-18.0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3.0-18.0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3.0-18.0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3.0-18.0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3.0-18.0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3.0-18.0 12 30 1.7 120 2 1.4

Penukaran Unit Tork: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika anda memerlukan parameter lain, sila hubungi perkhidmatan pelanggan.
