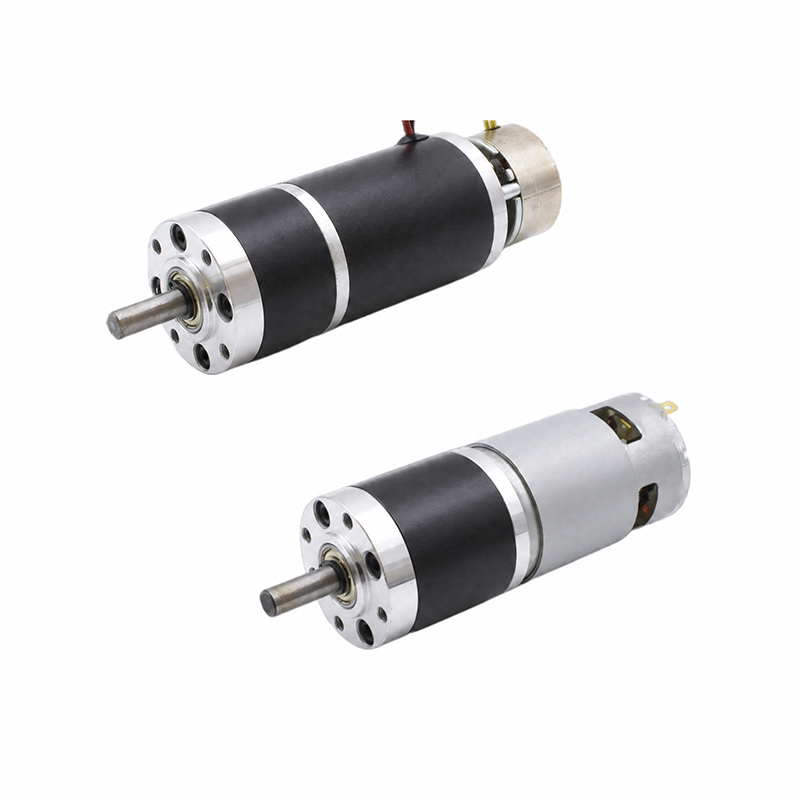

45JX775 Motor bergear planet

1. Output Tork Tinggi Untuk Menuntut Beban Mekanikal
Motor gear planet DC memberikan tork output sehingga 12.0 N·m, membantu peralatan mengendalikan pengangkatan, tolak, hantar, pengapit dan operasi dipacu beban yang lain. Ia direka untuk aplikasi di mana motor DC standard tidak dapat memberikan daya keluaran yang mencukupi pada kelajuan rendah.

2. Pemilihan Nisbah Gear Lebar Dari 3.7:1 Hingga 3736:1
Pilih daripada julat nisbah pengurangan yang meluas untuk memadankan keperluan kelajuan dan tork yang berbeza dalam satu platform motor. Kelajuan output berjulat dari kira-kira 1756.8RPM hingga 1.7RPM, menyokong transmisi berkelajuan tinggi, pergerakan terkawal dan operasi kelajuan ultra-rendah tanpa mengubah reka bentuk motor asas.

3. Tindak Balas Rendah Untuk Pergerakan Lebih Terkawal
Kotak gear dinyatakan dengan tindak balas ≤2°, membantu mengurangkan mainan yang tidak diingini semasa perubahan arah dan pergerakan berulang. Ini menjadikan motor sesuai untuk penggerak elektrik, pemacu injap, sistem pengangkat, penghantar, mekanisme robotik dan peralatan automasi industri yang memerlukan pergerakan keluaran yang lebih boleh diramal.

4. Reka Bentuk Kotak Gear Planet Untuk Transmisi Kuasa Padat
Kotak gear planet berbilang peringkat memindahkan input motor berkelajuan tinggi ke dalam tork keluaran yang boleh digunakan sambil mengekalkan susun atur mekanikal yang padat. Dengan 1 hingga 5 peringkat gear tersedia, TJX45RT memberikan pereka peralatan lebih fleksibiliti apabila mengimbangi ruang pemasangan, kelajuan output, tork dan keperluan beban mekanikal.

5. Integrasi Perindustrian Dengan Maklum Balas Pengekod Pilihan
Motor ini menggunakan gear keluli 40Cr, sokongan galas bebola dan perumah kotak gear aloi zink. Ia dinilai pada 24V dan menyokong julat operasi 6–36V untuk penyepaduan sistem yang fleksibel. Pengekod dua saluran 5V 13PPR A/B pilihan menyokong pemantauan kelajuan, pengesanan putaran dan kawalan maklum balas dalam jentera automatik.

HUBUNGI KAMI 45JX775 Motor bergear planet
  • 45JX775 Motor bergear planet
  • 45JX775 Motor bergear planet
  • 45JX775 Motor bergear planet
  • 45JX775 Motor bergear planet

Spesifikasi

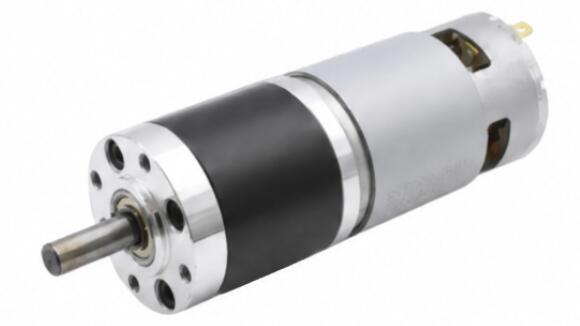

45JX775-5 Bahan perumahan Aloi zink Pengekod Pilihan

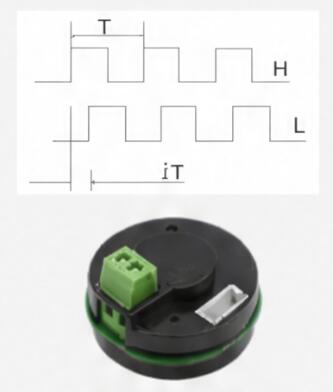

Model TJX45RT 45JX775-6
A-B 2 saluran
775Pengekod-5V 13PPR

galas Galas bebola
Modulus Gear 0.6J
Komutator Disikat
Bahan gear Keluli 40Cr
Daya tekanan maksimum pada aci ≤20kgf
Sebatan belakang ≤2°
Brek tersedia Tidak
Pembinaan gear Peralatan planet

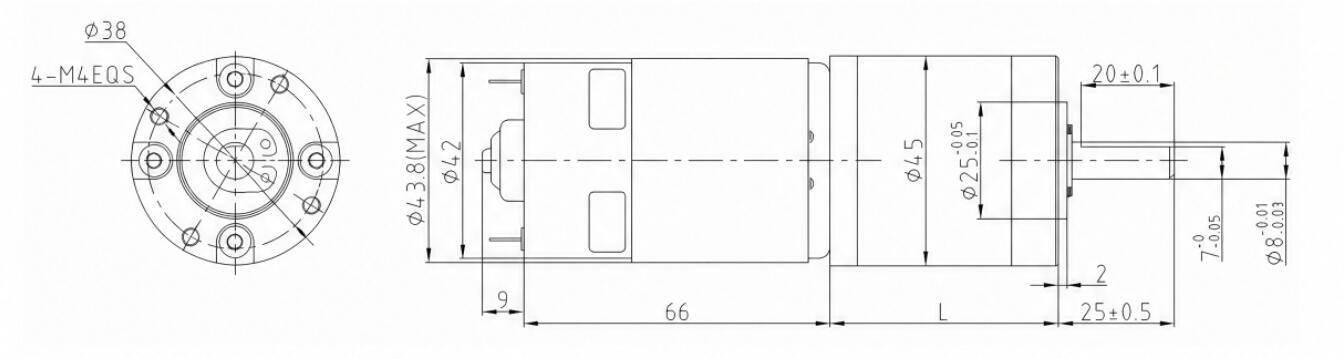

Dimensi (mm)
45JX775-7

Data Teknikal

LAJU MOTOR DC Nisbah Peringkat Gear Saiz Kotak Gear Nombor Model Voltan Tiada Beban Pada Muatan
Julat Operasi Voltan Ternilai semasa Kelajuan semasa Tork Kelajuan
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6.0-36.0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6.0-36.0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6.0-36.0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6.0-36.0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6.0-36.0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6.0-36.0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6.0-36.0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6.0-36.0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6.0-36.0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6.0-36.0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6.0-36.0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6.0-36.0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6.0-36.0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6.0-36.0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6.0-36.0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6.0-36.0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6.0-36.0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6.0-36.0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6.0-36.0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6.0-36.0 24 420 1.7 3000 12 1.4

Penukaran Unit Tork: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika anda memerlukan parameter lain, sila hubungi perkhidmatan pelanggan.
