57JX5795BL Motor bergear planet tanpa berus

1. Motor Gear Tanpa Berus Untuk Operasi Berterusan Lanjutan
Motor ini menggabungkan motor DC tanpa berus dengan kotak gear planet untuk memberikan kuasa yang stabil untuk kitaran operasi yang panjang. Reka bentuk pertukaran tanpa berusnya mengelakkan sentuhan berus mekanikal, menjadikannya sesuai untuk peralatan yang memerlukan putaran yang konsisten, pengurangan haus berkaitan berus dan prestasi pemanduan jangka panjang yang boleh dipercayai.

2. Tork Tinggi 20N.m Dari Kotak Gear Planet Padat
Dengan tork keluaran sehingga 20.0N.m, motor menukar input motor berkelajuan tinggi kepada daya keluaran yang boleh digunakan yang kuat. Ia sesuai untuk mekanisme mengangkat, penggerak elektrik, penghantar, pemacu injap, sistem pintu dan peralatan automasi lain yang memerlukan tork tinggi pada kelajuan terkawal.

3. Pemilihan Output Fleksibel Daripada 3.7:1 Hingga 3736:1
Kotak gear menawarkan nisbah pengurangan daripada 3.7:1 hingga 3736:1 dengan 1 hingga 5 peringkat gear. Kelajuan output berjulat dari kira-kira 1621.6RPM hingga 1.6RPM, membolehkan satu siri motor meliputi transmisi pantas, pergerakan terkawal dan aplikasi beban berat berkelajuan ultra rendah.

4. Maklum Balas Dewan Dan Pemacu Luaran Untuk Kawalan BLDC Responsif
Motor menggunakan pendawaian BLDC tiga fasa dengan sambungan fasa MA, MB dan MC, isyarat Hall dan input VCC 24V, dan memerlukan pemacu motor luaran. Konfigurasi ini menyokong pertukaran elektronik, peraturan kelajuan, kawalan arah putaran dan koordinasi gerakan peringkat sistem dalam jentera automatik.

5. Transmisi Selas Belakang Rendah Dengan Ketersediaan Brek
Reaksi kotak gear yang ditentukan ialah ≤2°, membantu mengurangkan pergerakan yang tidak diingini semasa membalikkan dan kedudukan berulang. Konfigurasi brek tersedia untuk aplikasi yang memerlukan pemberhentian atau penahanan terkawal. Kotak gear juga menggunakan gear keluli 40Cr, sokongan galas bebola dan perumah aloi zink, dengan daya tekanan aci sehingga ≤30kgf.

HUBUNGI KAMI 57JX5795BL Motor bergear planet tanpa berus
  • 57JX5795BL Motor bergear planet tanpa berus
  • 57JX5795BL Motor bergear planet tanpa berus
  • 57JX5795BL Motor bergear planet tanpa berus

Spesifikasi

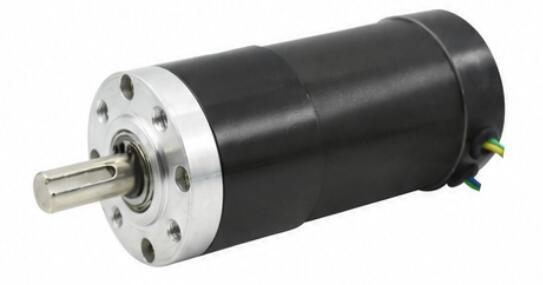

57JX5795BL-3 Bahan perumahan Aloi zink Sambungan Wayar BLDC
Model TJX57R5795BL kuning MA
galas Galas bebola hijau MB
Modulus Gear 0.8J Biru MC
Komutator Tanpa berus Hitam GND
Bahan gear Keluli 40Cr kuning HA
Daya tekanan maksimum pada aci ≤30kgf hijau HB
Sebatan belakang ≤2° Biru HC
Brek tersedia ya merah VCC
Pembinaan gear Peralatan planet Memerlukan pemandu Motor

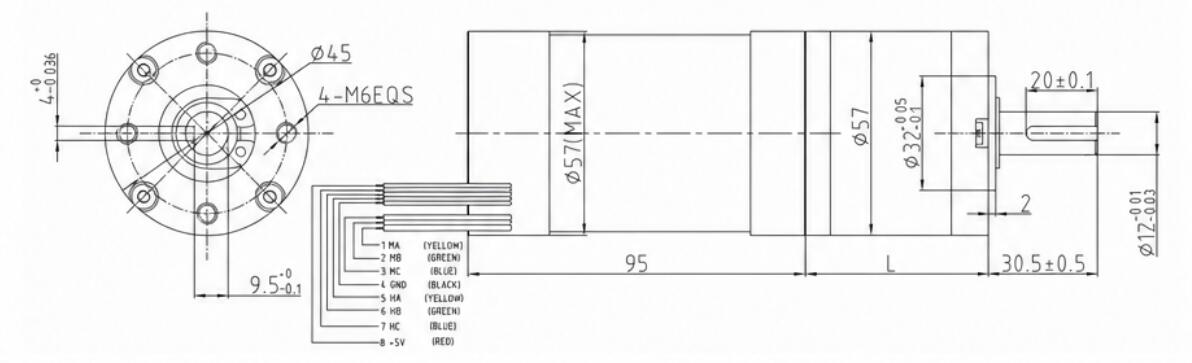

Dimensi (mm)
57JX5795BL-4

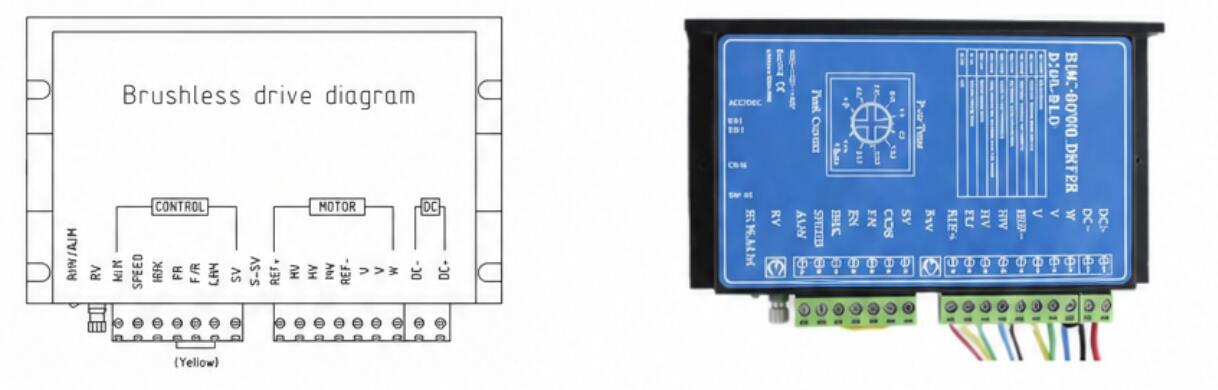

Pemandu Motor
57JX5795BL-5


Data Teknikal

LAJU MOTOR DC Nisbah Peringkat Gear Saiz Kotak Gear Nombor Model Voltan Tiada Beban Pada Muatan
Julat Operasi Voltan Ternilai semasa Kelajuan semasa Tork Kelajuan
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6.0-36.0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6.0-36.0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6.0-36.0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6.0-36.0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6.0-36.0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6.0-36.0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6.0-36.0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6.0-36.0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6.0-36.0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6.0-36.0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6.0-36.0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6.0-36.0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6.0-36.0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6.0-36.0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6.0-36.0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6.0-36.0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6.0-36.0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6.0-36.0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6.0-36.0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6.0-36.0 24 1500 1.6 6500 20 1.3

Penukaran Unit Tork: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika anda memerlukan parameter lain, sila hubungi perkhidmatan pelanggan.
