50JX50S Motor bergiat planet

1. Kotak Gear Planetary Untuk Pergerakan Bulu Belakang Rendah yang Stabil
Motor menggunakan kotak gear planet berbilang peringkat dengan tindak balas yang ditetapkan ≤2°, membantu mengurangkan mainan yang tidak diingini semasa pergerakan mengundur dan berulang. Ini menjadikan motor sesuai untuk penggerak elektrik, mekanisme mengangkat, sistem kedudukan dan peralatan automasi industri yang memerlukan gerakan keluaran yang lebih terkawal.

2. Julat Nisbah Luas Dari 3.7:1 Hingga 3736:1
Dengan nisbah pengurangan daripada 3.7:1 hingga 3736:1 dan 1 hingga 5 peringkat gear tersedia, platform motor yang sama boleh menampung keperluan kelajuan dan tork yang berbeza. Kelajuan output berjulat daripada kira-kira 1621.6RPM hingga 1.6RPM, menyokong transmisi berkelajuan tinggi, pergerakan terkawal dan operasi berkelajuan ultra rendah.

3. Tork Output Sehingga 20N.m Untuk Pemanduan Tugas Berat
Motor menyampaikan tork beban sehingga 20.0N.m, kira-kira 204kgf.cm, memberikan output yang kuat untuk sistem angkat, penggerak elektrik, penghantar, pemacu injap, mekanisme pintu dan peralatan lain yang memerlukan tork tinggi pada kelajuan rendah.

4. Pilihan Brek Untuk Aplikasi Berhenti Dan Menahan Terkawal
Konfigurasi brek tersedia untuk aplikasi yang memerlukan prestasi berhenti atau menahan terkawal. Digabungkan dengan gear keluli 40Cr, sokongan galas bebola dan perumah aloi zink, kotak gear direka untuk penghantaran kuasa mekanikal yang stabil dalam peralatan industri. Aci keluaran menyokong daya tekanan maksimum ≤30kgf.

5. Penyepaduan Julat Lebar 24V Dengan Maklum Balas Pengekod Pilihan
Motor dinilai pada 24V dan menyokong julat pengendalian 6–36V, menjadikannya lebih mudah untuk disepadukan dengan sistem kuasa industri yang berbeza. Pengekod dua saluran 5V 13PPR A/B pilihan menyokong pemantauan kelajuan, pengesanan arah putaran dan maklum balas tambahan untuk mesin automatik dan aplikasi kedudukan.

HUBUNGI KAMI 50JX50S Motor bergiat planet
  • 50JX50S Motor bergiat planet
  • 50JX50S Motor bergiat planet

Spesifikasi

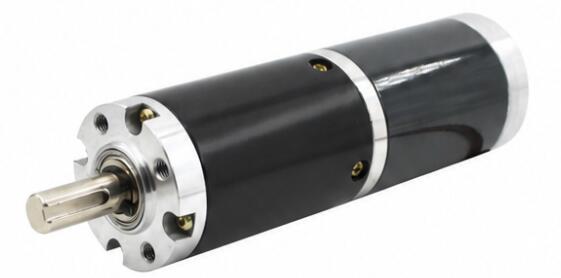

50JX50S-3 Bahan perumahan Aloi zink Pengekod Pilihan
Model TJX50RR 50JX50S-4

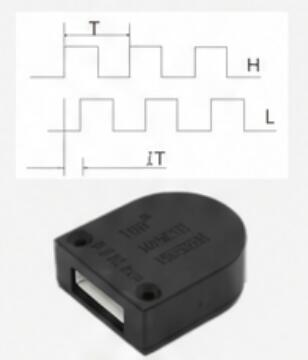

A-B 2 saluran
Pengekod Bentuk D-5V 13PPR
galas Galas bebola
Modulus Gear 0.8J
Komutator Disikat
Bahan gear Keluli 40Cr
Daya tekanan maksimum pada aci ≤30kgf
Sebatan belakang ≤2°
Brek tersedia ya
Pembinaan gear Peralatan planet

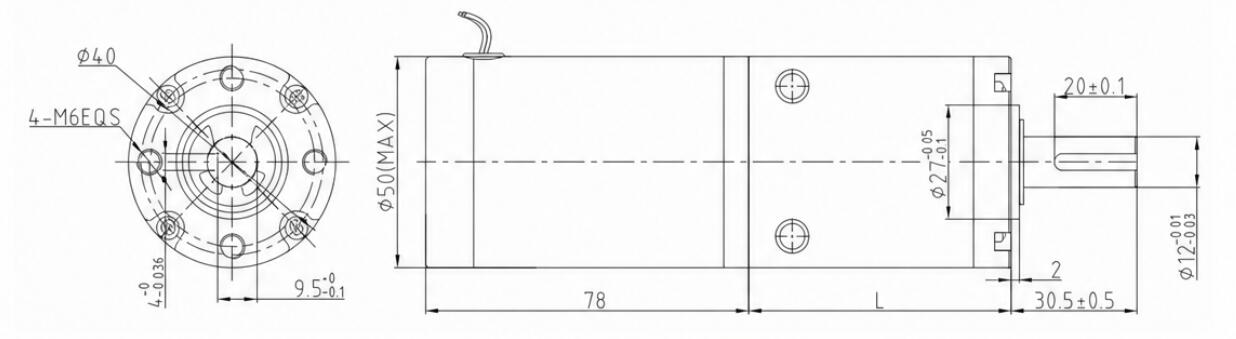

Dimensi(mm)
50JX50S-5

Data Teknikal

LAJU MOTOR DC Nisbah Peringkat Gear Saiz Kotak Gear Nombor Model Voltan Tiada Beban Pada Muatan
Julat Operasi Voltan Ternilai semasa Kelajuan semasa Tork Kelajuan
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6.0-36.0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6.0-36.0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6.0-36.0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6.0-36.0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6.0-36.0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6.0-36.0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6.0-36.0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6.0-36.0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6.0-36.0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6.0-36.0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6.0-36.0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6.0-36.0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6.0-36.0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6.0-36.0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6.0-36.0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6.0-36.0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6.0-36.0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6.0-36.0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6.0-36.0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6.0-36.0 24 1050 1.6 3500 20 1.3

Penukaran Unit Tork: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika anda memerlukan parameter lain, sila hubungi perkhidmatan pelanggan.
